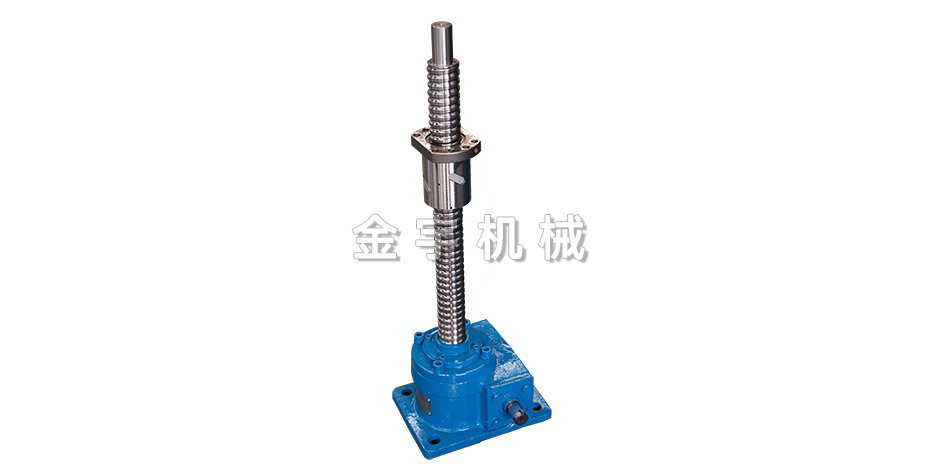

JWB滾珠絲桿升降機，適用于高速，高頻率和高性能的裝置中，主要構成部件為精密滾珠絲桿副與高精度蝸輪蝸桿副。
1.2.1效率高：用滾動摩擦、提高了整機效率，只須很小的驅動源，就可以產生很大的推動力。
1.2.2高速化：與梯形絲桿相比，速度有很大的提高，能輕松而調整地運轉。
1.2.3使用壽命長：采用高質量的滾珠絲桿，使其工作壽命提高3倍以上。
注：①本身無自鎖功能，需外加制動裝置或選擇帶有制動的驅動源。
②JWB大螺距滾珠絲桿型另咨詢。

JWB滾珠絲桿升降機類型基本參數一覽表

型號		JWB005	JWB010	JWB025	JWB050	JWB100	JWB150	JWB200	JWB300	JWB500
最大載荷KN		4.9	9.8	24.5	49	98	147	196	294	490
絲桿外徑mm		16	20	25	36	45	50	63	85	100
絲桿底徑mm		13.5	17.5	21.4	31.3	39.1	43.1	55.7	74.8	87
絲桿螺距mm		5	5	8	10	12	16	16	20	24
減速比	H速度	5	5	6	6	8	8	8	102/3	102/3
減速比	L速度	20	20	24	24	24	24	24	32	32
綜合效率%	H速度	63	61	62	64	63	63	62	56	60
綜合效率%	L速度	37	34	35	39	43	43	41	34	38
容許輸入最大功率（kW）	H速度	0.25	0.54	1.3	2.2	3.6	4	5.5	8.9	13.3
容許輸入最大功率（kW）	L速度	0.12	0.27	0.63	1	1.9	2.1	2.8	4.1	6.5
空載扭矩（N·m）		0.11	0.29	0.62	1.37	1.96	2.65	3.92	9.81	19.6
保持扭矩（N·m）	H速度	0.69	1.27	4.31	10.78	19.6	39.2	51	68.6	140.1
保持扭矩（N·m）	L速度	0.14	0.26	0.91	2.4	5.8	11.8	15	19.5	41.2
容許輸入軸扭矩（N·m）*		9.8	19.6	49	153.9	292	292	292	735	1372
最大載荷時所需輸入	H速度	1.3	2.8	9	21.5	39.1	77	104	169.6	317.5
軸扭矩（N·m）**	L速度	0.62	1.4	4.3	9.6	20.4	39.6	54.2	98.5	177.9
輸入軸每回轉一圈對應絲	H速度	1	1	1.33	1.67	1.5	2	2	1.88	2.25
桿（活動螺母）軸向位移量	L速度	0.25	0.25	0.33	0.42	0.5	0.67	0.37	0.63	0.75
最大載荷時容許	H速度	1500	1500	1400	1000	890	500	500	500	400
輸入軸回轉速度	L速度	1500	1500	1400	1000	890	500	500	4000	350
最大載荷時絲桿回轉扭矩N·m）		4.3	8.7	34.7	86.7	208.2	416.3	555.1	1040.9	2081.7
